平衡机选型的一般原则

平衡机是用于测定转子不平衡的仪器,按其测量结果进行校正,以改善被平衡转子的质量分布,使转子运转时轴颈的振动或作用于轴承的力减小到规定的范围内。平衡机的主要功能是测量,有时还附有校正装置,以提高平衡效率。
一、平衡机的分类:
平衡机产品的类型繁多,可以从原理及应用两方面去划分。
  1、从原理方面分:有离心式平衡机与重力式平衡机;软支承平衡机;硬支承平衡机;半硬支承平衡机.
   a、离心式与重力式平衡机
     离心式平衡机:从平衡机的结构原理看,最常见的是离心式平衡机,它是在旋转状态下根据转子不平衡离心力而引起的振动位移或振动力来测定转子不平衡的平衡机。其中,完成双面或多面平衡用的离心式平衡机就是通常所说的动平衡机,而完成单面平衡用的离心式平衡机则属于静平衡机范畴。
     重力式平衡机:这种平衡机依赖于转子本身重力的作用,在转子不旋转的状态下测量其静不平衡量,也属于静平衡机范畴。这类平衡机测量时工件无需转动,特别适宜于用来平衡旋转时会发生变形的工件及大型的盘类零件,如未烧结的砂轮、列车车轮制动盘、飞机螺旋桨、航空轮胎等等。
   b:软支承平衡机、硬支承平衡机、半硬支承平衡机
     软支承平衡机的平衡转速高于转子--支承系统的固有频率,平衡转速需超过共振区,启动时要求锁紧摆架,摆架支承刚度很低,测量精度高。
     硬支承平衡机的平衡转速低于转子--支承系统的固的频率,可在低转速下平衡,无需锁紧装置,可做超速试验,操作简便、安全性能好。
     半硬支承平衡机:是介于软、硬支承平衡机之间的一种平衡机,它的平衡转速也低于固有频率,这种平衡机有硬支承平衡机支承刚度高的特点,又有软支承平衡机精度高的优点,我公司生产的BDB传动轴平衡机亦属此类。用户选购平衡机时,建议优先选用半硬支承或硬支承系列。
  2、从应用方面分:
    有卧式平衡机与立式平衡机;通用平衡机与专用平衡机。
    1)卧式平衡机与立式平衡机
     卧式平衡机是被平衡转子的旋转轴线在平衡机上呈水平状态的平衡机,一般来说,具有转轴或可装配工艺轴的转子,如电机转子、机床主轴、滚筒、风机、汽轮机、增压器等,都适用于卧式平衡机。
     立式平衡机是被平衡转子的旋转轴线在平衡机上呈铅垂状态下的平衡机,一般指转子本身不具备转轴的盘状工件如齿轮、各种汽车飞轮、离合器、压盘及其总成、制动盘、刹车毂、摩托车的离合器及磁电机转子、风扇、风叶、水泵叶轮、皮带轮、砂轮等盘类零件,我公司生产的YLD系列立式平衡机可满足各种规格的盘类零件的平衡。
    2)通用平衡机与专用平衡机
     通用平衡机是在规定的转子重量和转速范围内,能平衡多种转子的平衡机,如我公司生产的YLD立式平衡机,YYW、YYQ系列等都属于通用平衡机系列。
     专用平衡机是在规定的转子重量和转速范围内,能平衡某一类型转子的平衡机,如我公司生产的YZD-5轴流风叶平衡机、YYQ-5T贯流风叶平衡机等都属于此类。
二、工件转子的平衡工艺选择

  一个转子究竟要进行静平衡还是动平衡 ,要根据具体情况如转子重量、形状、转速、支座条件及用途等而定。一般按下列原则考虑。
    1、当转子外径D与长度L满足D/L≥5时,不论其工作转速高低都只需进行静平衡。
    2、当L≥D时,只要工作转速大于1000转/分,都要进行动平衡。
    以上只是一般原则,有特殊要求的转子必须特殊考虑,如人造卫星,其转速只不过每分钟几十转,也需要进行动平衡。
三、我公司生产的各种平衡机的特点及用途
  1、YLD系列立式平衡机
    YLD系列单面立式平衡机,该机采用半硬支承系统,具有平衡精度高、操作简单、安全可靠等特点,特别适用于各种汽车的飞轮、离合器、压盘及其总成、制动毂、摩托车的离合器及磁电机转子、风扇、风叶、水泵叶轮、皮带轮轮、砂轮
等盘类零件的平衡测量及校正,可按需要配置各种去重装置。


2、卧式平衡机
1)YYW系列硬支承万向节传动平衡机
  万向联轴节驱动是应用最广的一种驱动方式,从重量几十公斤到数吨的工件,都可采用这种方式驱动,尤其是重量500KG以上的转子,因需要大的驱动转矩,就必须用这种驱动方式。该驱动方式的优点是能准确地传递主轴的转速,使工件、主轴及其联接件同步旋转,无相对角度位移;能保持工件在平衡机上的轴向位置不变;启动和停车较迅速,但这种驱动方式由于万向联轴节制造误差,联轴节对工的附加质量不平衡或安装的定位误差等因素将降低平衡精度,我公司针对此种特点,在电测系统中加入了电气补偿,可将联轴节的影响减小到最低程度。
 此类YYW系列平衡机适用于大中型电动机、纺机、造纸机、风机、汽轮机、轧辊等轴类转子的平衡检测。

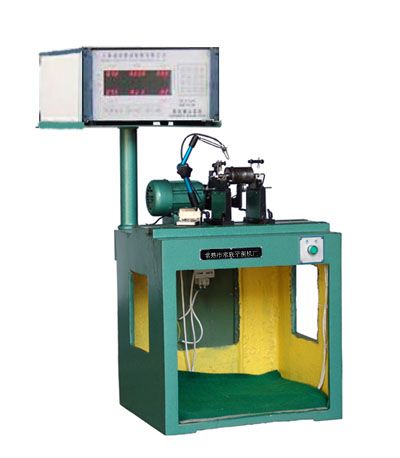

   2)YYQ系列圈带传动动平衡机
  圈带驱动广泛应用于重量较轻的转子平衡,这种驱动方式的优点是:如果圈带长度超过被平衡工件传动表面圆长的三倍,则圈带引起的干扰信号容易被电测系统滤除,因此,传动所带来的平衡精度误差很小,测量精度高,装卸工件方便,辅助时间少,生产效率高,但这种驱动方式在传递功率大时圈带容易打滑,不宜用来驱动重量大的工件。此类平衡机适用于各种电动机、各种中小微型电机、电动工具、增压器转子、空调机组、贯流风叶等工件的平衡检测。
